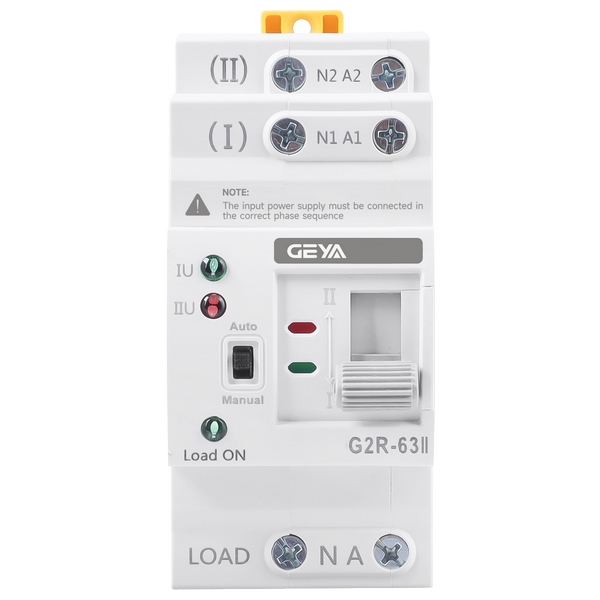

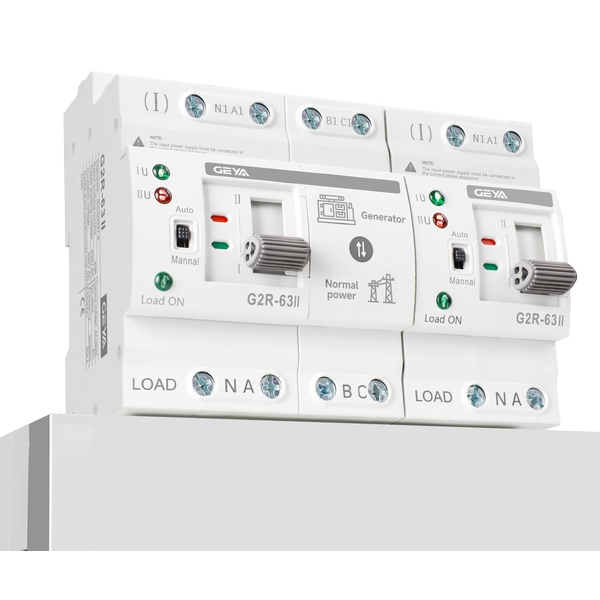

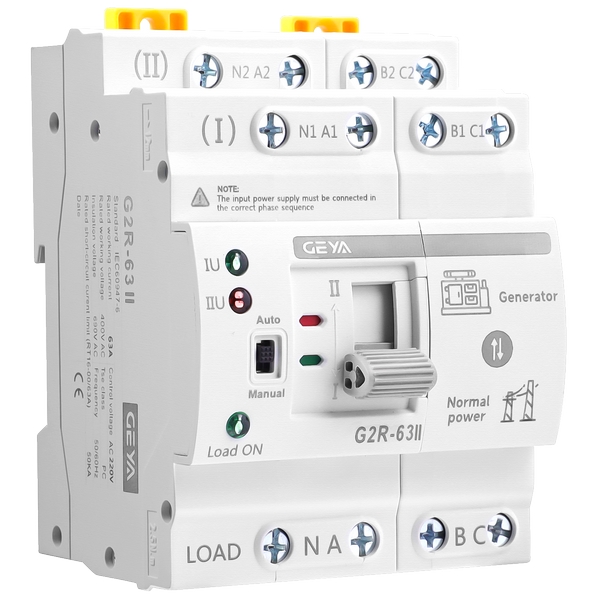

G2R-63型雙電源自動轉換開關產品特點：

           1、毫秒級急速切換，切換時間≤0.05秒。

           2、適用家用配電箱，百搭電氣，適用各種場景。

           3、雙電源設計，切換速度0.05秒以內，轉換不斷電。

           4、手自一體設計，提升產品耐用性。

           5、阻燃外殼，提升產品安全性。

           6、35mm標準導軌安裝。

G2R-63型雙電源自動轉換開關產品特點：

1、運行環境溫度范圍為-5℃~+40℃,且其24h內的平均溫度值不超過+35℃,存儲環境

溫度范圍為-25°℃℃~+55°℃,短時間內(24h內可達+70℃。

2、安裝地點的海拔高度不超過2000m。

3、安裝地點的空氣相對溫度在周圍空氣溫度為+40℃時不超過50%,在較低溫度下可以

有較高的相對濕度。例如：在濕月的平均低溫度為+20℃時，該月的月平均相對濕

度可達90%。對由于溫度變化而產生的凝露應采取適當?shù)拇胧┯枰苑乐埂?/span>

4、污染等級3級(有導電性污染，或由于凝露使干燥的非導電性污染變?yōu)閷щ娦缘?。ATS

可以垂直或水平安裝在柜體內，若有安裝要求需與我公司聯系。產品外殼防護等級級為

IP30。

5、過電壓類別：主電路Ⅲ類；控制和輔助回路II類。

G2R-63型雙電源自動轉換開關產品特點：

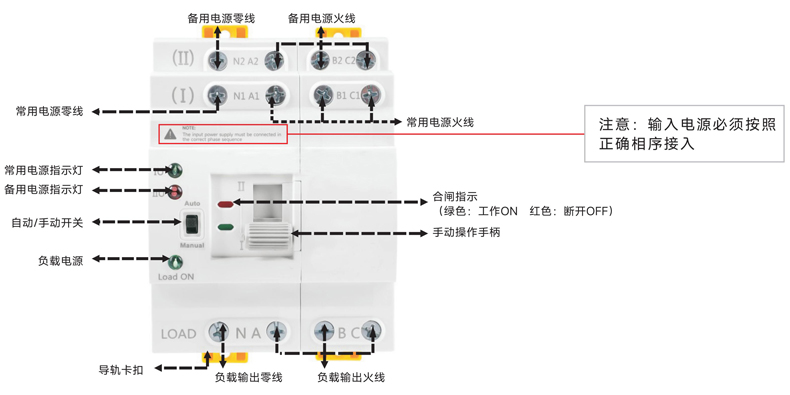

G2R-63型雙電源自動轉換開關接線說明：

常用電源：

電源異常時(電壓欠壓或者過壓狀態)指示燈閃爍

備用電源：

電源異常時(電壓欠壓或者過壓狀態)指示燈閃爍

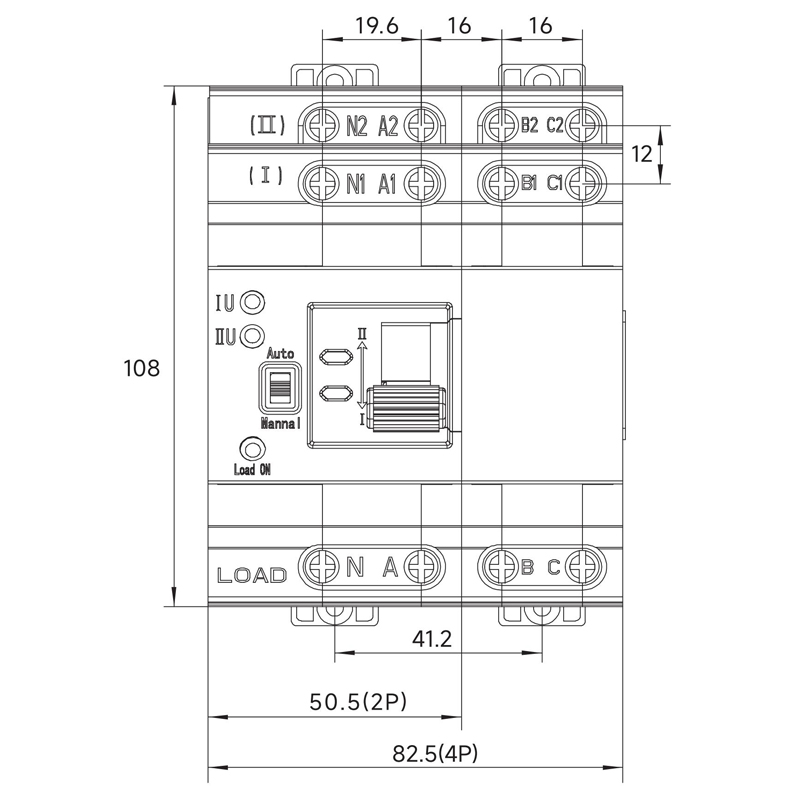

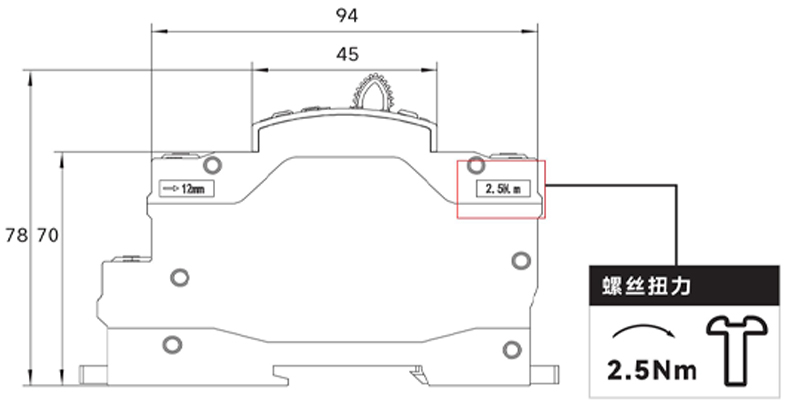

G2R-63型雙電源自動轉換開關產品尺寸：

產品尺寸：

108mmX50.5mmX78mm(2P)

108mmX82.5mmX78mm(4P)

G2R-63型雙電源自動轉換開關安裝說明：

ATS的安裝與調試中的各項工作應由專業人士和了解該開關設備的人員進行，工作中必

須考慮相應的保護和預防措施。開關主回路的接線方式必須使引線不受任何壓力或強力作

用。安裝調試前應先查驗開關有無損壞或其它任何有危害性的環境影響，同時應檢查可能

在運輸中造成的線頭松動，清除臟污，尤其是絕緣件表面的臟污，這些臟污可能是由于在

運輸過程中透過包裝材料或在存儲過程中造成的。在連接一次回路時應注意兩路電源的相

序一致，連接二次回路時應嚴格按照該說明書中列出的接線圖，同時注意控制電源電壓等

級；開關安裝時必須有良好的接地?？紤]到人身安全與開關切換的快速性，調試手柄僅作

調試用，用戶切勿用調試手柄帶負荷操作。調試時應先用手柄操作開關，若無異常，再用

手動按鈕電動操作，無異常后進行正式運行。

G2R-63型雙電源自動轉換開關技術參數：

G2R-63型雙電源自動轉換開關注意事項：

1、帶電環境禁止非專業人員操作；

2、輸入電源必須按照正確的相序連接，ATS可以共享N條線路，但不能使用1p斷路器獨

立控制N條線路和1線路。要切換電源，需要同時操作N條線路和L線路。否則，可能會出現

產品故障。

3、雙電源屬于應急切換開關，切換速度和頻率不宜過高。如果有測試需要，切換時間不

能小于1分鐘一次的頻率雙電源開關內置彈簧互鎖機構，嚴禁非專業人員在通電情況下手動

切換開關，錯誤的操作會導致觸頭損耗，導致使用壽命下降。

4、接入電源時，需按照產品標識的零線、火線位置接入。輸入電源必須嚴格按照相序接

入。

5、必須使用功率輸出至少額定功率為3000W及以上的逆變器(請使用正弦波。嚴重的電磁

干擾可能導致產品故障)。

G2R-63型雙電源自動轉換開關產品維護：

1、維護和檢查應由專業人員進行。切斷電源之前。為ATS的良好性能，應在使用后

的6個月內進行首次維護和檢查。然后每年至少維護和檢查一次。在惡劣的安裝條件下，應增加

維護和檢查的頻率。

2、如果維護和檢查項目失敗，請清除灰塵。b:請檢查電觸頭部件是否變形和損壞，并清除表

面。c:及其周圍的金屬顆粒和燒焦。接觸表面上的銹蝕，酸化和灰塵可能會導致接觸不良，因此

請執行一些手動操作并測量必要的接觸電阻。d:如果ATS潮濕或長時間空置，請在打開電源之前

將其干燥。清除灰塵后，使用500V兆歐表測量正常電源和交流電源的絕緣電阻。負載側和兩，

包括絕緣電阻，在使用帶電部件和金屬板時，絕緣電阻不應小于10MQ。

3、苯丙胺類興奮劑應與正常工作條件在相同的環境中存放，并采取防塵，防潮和防撞措施。
