GRT8-P 延時脈沖型時間繼電器憑借其獨立可調的精準延時與脈寬、超寬的時間與

電壓適應范圍、便捷的操作特性以及緊湊可靠的設計，為工業自動化、樓宇控制、設

備保護等眾多領域提供了一種可靠、靈活且經濟的時序控制解決方案。它是實現精確

“延遲啟動-定時關閉”邏輯的實用關鍵元件。

GRT8-P 延時脈沖型時間繼電器產品優勢：

1、控制精準靈活： 獨立調節延時與脈寬，滿足復雜時序需求。

2、應用范圍廣泛： 0.1秒至100天的超寬延時范圍，適用于多種工業與民用場景。

3、安裝調試便捷： 緊湊體積、卡軌安裝、狀態指示燈、外部復位功能，簡化安

裝、調試和維護工作。

4、適應性強： 超寬工作電壓范圍，兼容交直流系統。

5、高可靠性： 工業級設計，在嚴苛環境下穩定運行。

6、經濟高效： 單一器件實現“延時+定時”功能，減少外部元件，降低系統復雜度

和成本。

GRT8-P 延時脈沖型時間繼電器產品特點：

1、獨立雙參數設定：

提供獨立的延時時間 (Td) 和 脈沖寬度 (Tw) 設定旋鈕/撥碼開關。用戶可根據具體

需求，靈活設定從觸發信號到繼電器動作的精準延時時間，以及動作后負載持續接通

的確切時長，控制自由度較高。

2、超寬延時范圍，覆蓋全場景：

提供寬范圍的 0.1秒至100天 延時設定能力，并細分為 10個清晰檔位。適用于需

要毫秒級響應的精密控制，或長達數月的周期性操作。

3、便捷外部復位：

通過短接專用的 S-A1 復位端子，可在任意時刻即時清除當前的延時計時狀態，使

繼電器迅速恢復到初始待命狀態，為需要緊急干預或重復測試的場合提供便利。

4、超寬工作電壓，兼容性強：

支持 AC/DC 12V 至 240V 的超寬范圍工作電壓規格可選。能適配全球主流的交流

或直流控制系統，無論是低壓控制回路還是市電直接驅動，均能穩定運行。

5、運行狀態直觀指示：

內置高亮度 LED 指示燈，清晰顯示繼電器當前的工作狀態（如電源、計時中、輸出

動作），便于現場人員快速診斷和監控設備運行情況。

6、緊湊型設計，節省空間：

采用超薄設計，寬度僅為 18mm，支持標準的 35mm 卡軌安裝 (DIN Rail)。有效

節省控制柜內寶貴空間，適合高密度安裝的緊湊型控制箱。

GRT8-P 延時脈沖型時間繼電器產品應用：

GRT8-P 的核心應用在于需要“延遲啟動 + 定時關閉”的脈沖控制邏輯，廣泛應用

于各類自動化控制與設備管理場景：

1、設備順序啟動/停止控制：

在大型設備或生產線中，電機、泵、風機等負載按預設順序依次延時啟動，并

在運行特定時間后自動停止，防止同時啟動造成的沖擊。

2、節能照明與通風系統：

用于樓梯間、走廊、倉庫等區域的照明或排風扇控制，實現“人來燈亮/風啟，人走

延時 X 秒/分鐘后自動關閉”，有助于節能。

3、設備保護與維護周期：

為設備（如電機、加熱器）提供啟動前的必要延時（如潤滑時間），或控制其每次

運行的工作時長（如防止過載），或設定定期維護提醒（如每運行100天提示保養）。

4、脈沖觸發與信號發生器：

在自動化流程中，產生精確的脈沖信號用于觸發后續動作，如控制電磁閥短暫開啟

、啟動單次測量、復位計數器等。

5、安全與報警系統：

用于延遲啟動報警器、警示燈或安全設備，或在特定條件滿足后僅發出有限時長的

報警/解除信號。

GRT8-P 延時脈沖型時間繼電器技術參數：

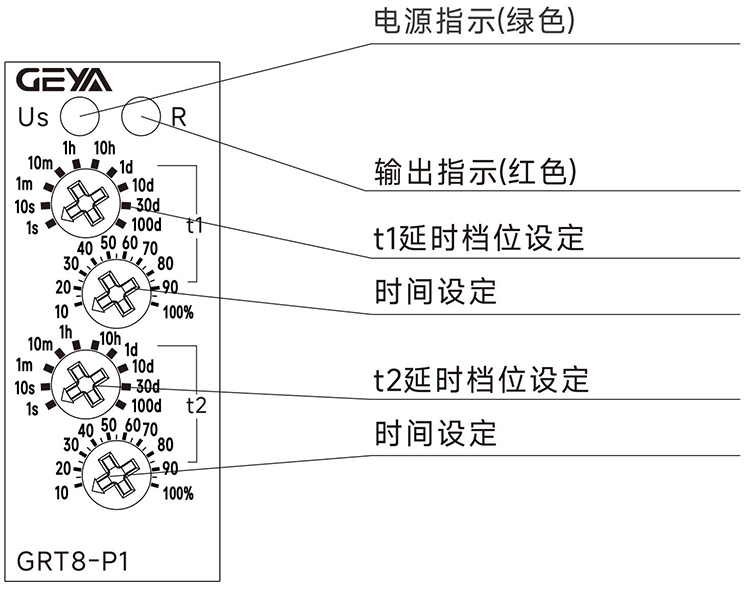

GRT8-P 延時脈沖型時間繼電器時間設定方法：

  例1:

  需要設定通電后延時10秒，然后繼電器動作2秒后斷開。

  設定方法：

  將旋鈕1設為10s,旋鈕2設為100%,延時時間t1=10s×100%=10s。

  將旋鈕3設為10s,旋鈕4設為20%,延時時間t2=10s×20%=2s。

  例2:

  需要設定通電后延時5分鐘，然后繼電器動作30分鐘后斷開。

  設定方法：

  將旋鈕1設為10m,旋鈕2設為50%,延時時間t1=10m×50%=5m。

  將旋鈕3設為1h,旋鈕4設為50%,延時時間t2=1h×50%=0.5h。

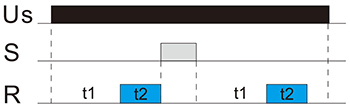

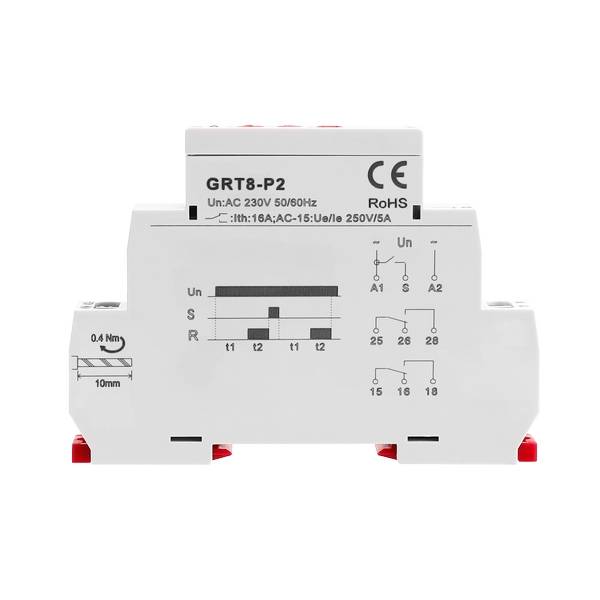

    當繼電器(A1-A2)得電時，開始延時，

    延時t1到后，繼電器動作(15-18接通),

    并開始t2延時，延時到后繼電器斷開

    (15-18斷開),S為復位端子，將A1-S接

    通，可復位繼電器，斷開A1-S,繼電器

    開始重新延時。

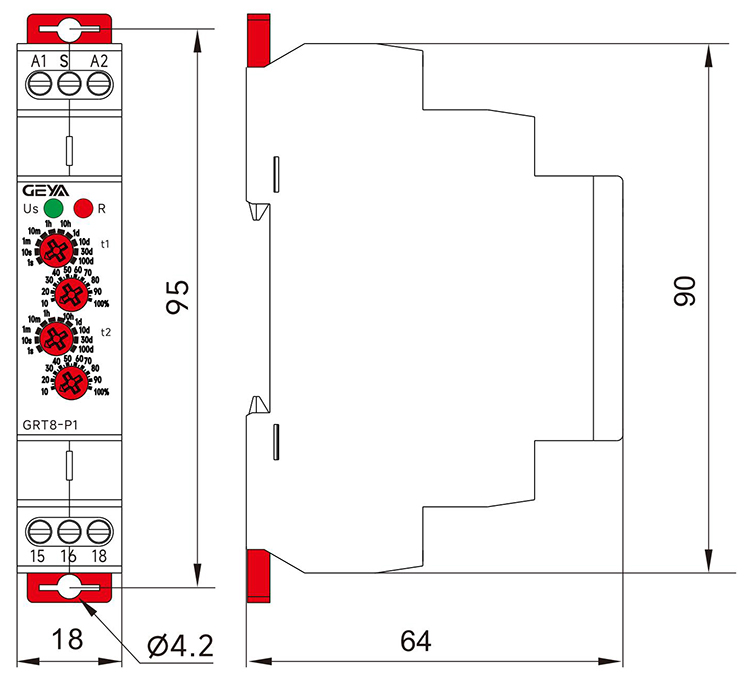

GRT8-P 延時脈沖型時間繼電器時間產品尺寸：

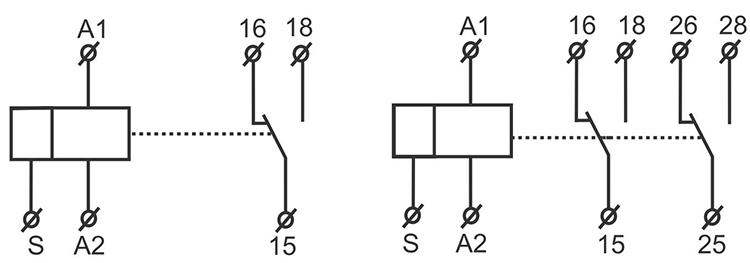

GRT8-P 延時脈沖型時間繼電器時間產品接線：
