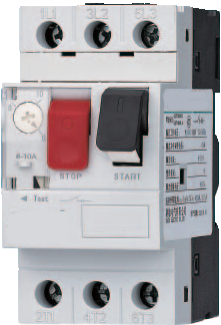

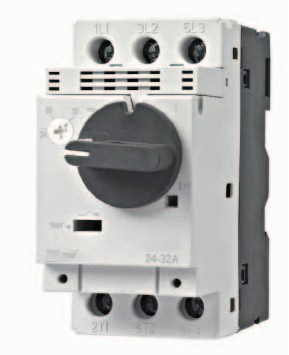

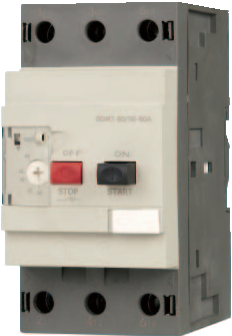

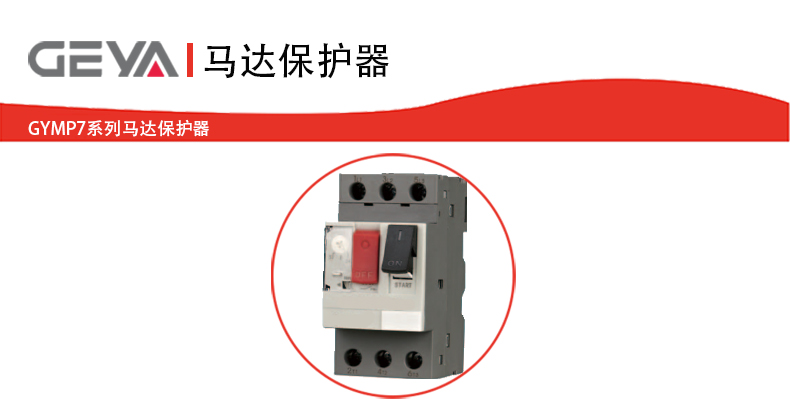

GYMP7系列馬達保護器產品產品功能：

GYMP7系列電動機保護用斷路器具有隔離保護、過載保護、溫度補償、斷相保護、短

路保護。

GYMP7系列馬達保護器產品產品應用：

GYMP7系列電動機保護用斷路器可適用于三相鼠籠型異步電動機直接起動和控制、配

電線路保護和不頻繁的負載轉換。

GYMP7系列馬達保護器產品符合標準：

GYMP7系列電動機保護用斷路器產品符合 GB/T 14048.2、GB/T 14048.4、IEC60947-2、

60947-4-1 標準。

GYMP7系列馬達保護器產品正常工作和安裝條件：

1、安裝地點的海拔一般不超過 2000m。

2、周圍空氣溫度下限一般不低于 -5℃，上限一般不高于 +40℃。

3、空氣相對濕度在溫度為 +40℃時相對濕度不大于 50%，在濕月的月平均低溫度在

25℃ , 時月平均相對濕度不大于 90%。

4、周圍環境污染等級為 3 級。

5、起動器的安裝類別為Ⅲ。

6、安裝面與垂直面傾斜度不大于 ±5° 。

7、額定工作制：不間斷工作制、斷續工作制。

GYMP7系列馬達保護器主要技術參數：

1.額定絕緣電壓 Ui(V)：690

2.額定沖擊耐受電壓 Uimp（kV）：6

3.額 定 工 作 電 壓  Ue（V）： 230/240、400/415、440、500、690

4.額定頻率（Hz）：50、60

5.殼架等級額定電流 Inm（A）：32A、80A

6.額定電流 In（A）：見表 1

7.熱元件整定電流調節范圍 : 額定限和額定運行短路分?jǐn)嗄芰σ?jiàn)表 1。

8.斷路器所控制三相電動機標準額定功率見表 2。

9.外殼防護等級為 IP20。

10.斷路器的操作性能見表 3。

11. 斷路器各相平衡及不平衡負載時的動作特性見表 4、表 5、表 6。

                      表 4 斷路器各相平衡負載時的動作特性 ( 配電保護 )

                      表 5 斷路器各相平衡負載時的動作特性（電動機保護）

                      表 6 斷路器各相負載不平衡時（斷相）的動作特征

12.短路器瞬時電磁脫扣動作特性，見表 7

13.后備熔斷器的選用：

當安裝地點預期短路電流大于起動器預定限短路分?jǐn)嗄芰r(shí)，后備短路保護熔斷器的

型式及熔體電流規格見下表 8。例如可選用使用類別為gG 型的熔斷器 RT16(NT00)。

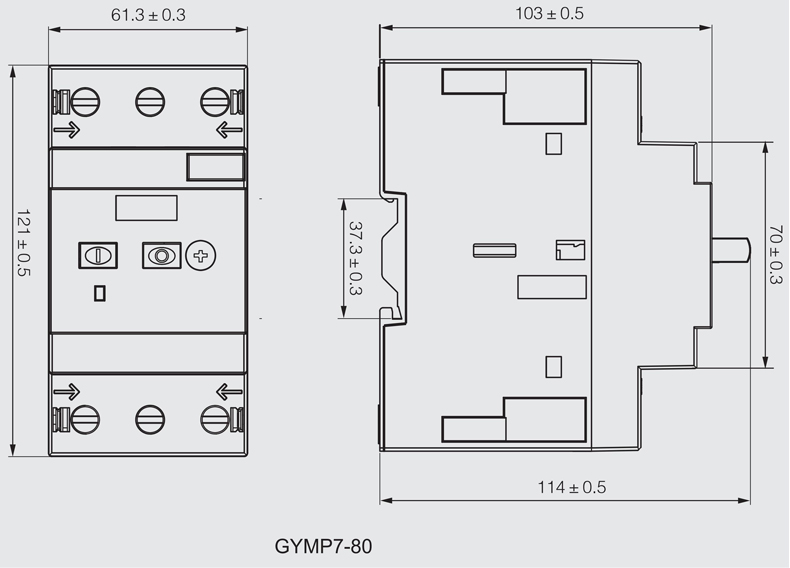

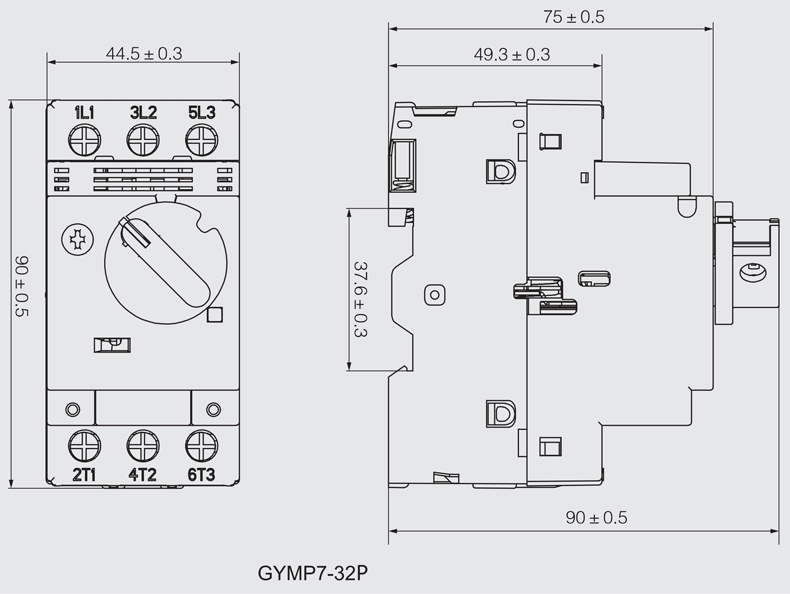

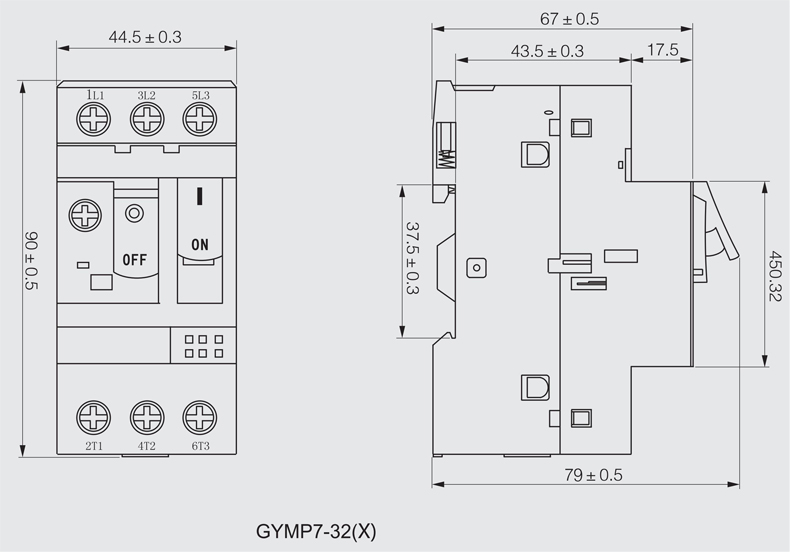

GYMP7系列馬達保護器主要產品尺寸：

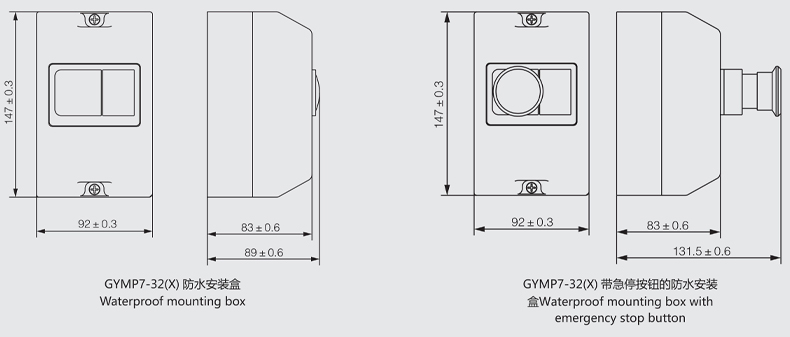

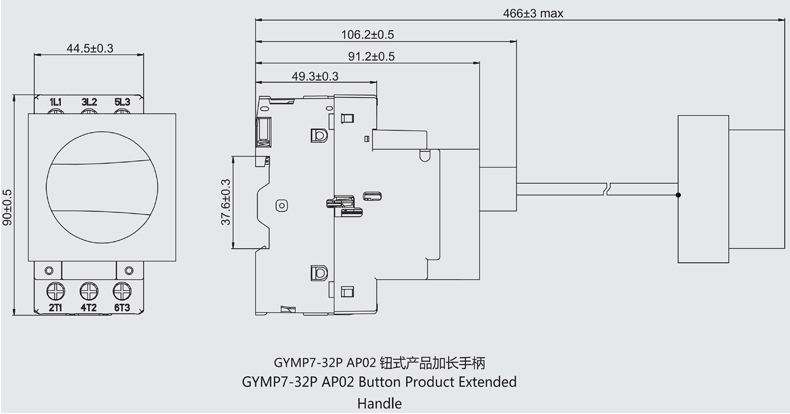

GYMP7系列馬達保護器主要產品附近：

附件種類，型號及規格見下表
