GYM9H-Z直流款小型斷路器產品概述：
GYM9H-Z直流斷路器用于直流電壓至600V,額定電流至63A線路起過載、短路和隔離保
護之用，也可以作為線路的不頻繁操作轉換之用。斷路器適用于直流屏、儲能設備等直流無
性應用場所。
產品符合：GB 14048.2、IEC 60947-2、IEC60947-2Annex P
產品特點：雙匯流排、透明片標識，快合閘功能。
GYM9H-Z直流款小型斷路器產品特點：
1、標準：IEC/EN60947-2、IEC/EN69447-2附錄P、GB14048.2、GB14048.2-附錄P
2、具有雙匯流排布線功能。
3、具有透明識別功能。
4、觸點位置指示功能。
5、接線容量25mm2。
GYM9H-Z直流款小型斷路器產品功能：
GYM9H-Z直流款小型斷路器具有過載保護、短路保護、隔離保護功能。
GYM9H-Z直流款小型斷路器產品應用：
GYM9H-Z直流款小型斷路器適用于直流屏、儲能設備和其他直流非性應用。
GYM9H-Z直流款小型斷路器技術參數：
| 電 氣 特 性 | |||||
| 數 | 額定電流(In) | 額定工作電壓(Ue) | |||
| 1P | 2P | 3P | 4P | ||
| 1P、2P 3P、4P | 1~63A | 48、60、 125、150VDC | 110、125、 250、300V DC | 450VDC | 600VDC |
| 額定沖件耐受 電壓(Uimp) | 額定短路分斷能力(Icn) | 運行短路 分斷能力(Ics) | 脫扣形式 | 電磁脫扣類型 | |
| B型 | C型 | ||||
| 6kV | 6kA | 6kA | 熱磁脫扣 | 5.51n±20% | 8.51n±20% |
| 機械特性 | |||||||
| 機械壽命 | 電氣壽命 | 防護等級 | 基準整定溫度 | 工作環境溫度 | 儲存環境溫度 | ||
| 240次/h (≤32A以下) | 120次/h (>32A) | 直接裝 | 裝配電箱 | ||||
| 20000 | 2500(≤20A) | 1500(>20A) | lp20 | lp40 | 30℃ | -25℃~ +60℃ | -25℃~ +70℃ |
| 其 他 特 性 | ||||
| 接線能力 | 觸頭狀態指示 | 故障指示窗口 | 回路標識 | |
| 銅線硬線 | 軟線或箍線端子 | |||
| 1-25mm2 | 1-16mm2 | ■ | —— | ■ |

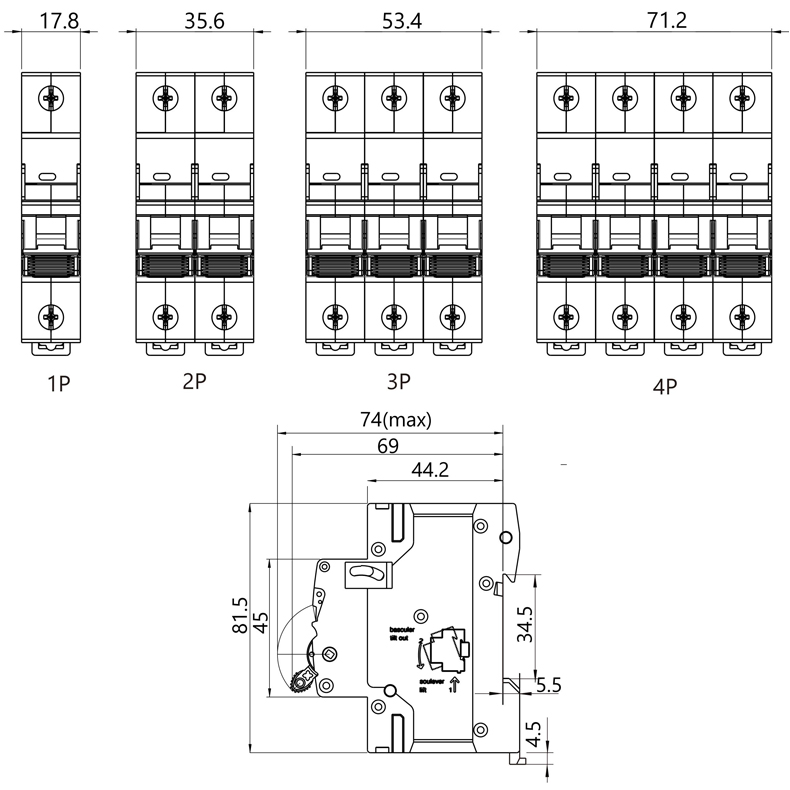

GYM9H-Z直流款小型斷路器產品尺寸：
GYM9H-Z直流款小型斷路器溫度補償：
當環境溫度不是基準溫度30℃時，參考校正系數如下：
| 環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
| 電流校正系數 | 1.25 | 1.2 | 1.15 | 1.1 | 1.05 | 1 | 0.95 | 0.9 | 0.85 |
