作為時序控制領域的革新之作，GRT6-P延時脈沖型時間繼電器以精準性、可靠性與空

間效率的完美平衡，重新定義工業延時控制標準。無論是智能制造升級還是傳統設備改造，

GRT6-P都將成為您優化生產節拍、提升系統能效的核心控制單元。

GRT6-P延時脈沖型時間繼電器產品特點：

1、?雙參數獨立設定?

支持延時時間與脈沖寬度獨立調節，用戶可根據需求分別設置延時啟動時間及脈沖持續

時間，滿足多樣化工控場景的時序邏輯要求。

2、?超寬延時范圍覆蓋?

提供從0.1秒至100天的10檔可調延時范圍，兼顧短時精密控制與長周期延時需求，適

用于設備保護、周期啟停等復雜時序任務。

3、?即時復位功能?

通過短接S-A1端子即可快速復位計時周期，簡化調試維護流程，提升系統響應效率。

4、?寬電壓兼容設計?

支持AC/DC 24V-240V全電壓輸入，適配全球主流電氣標準，降低電源適配復雜度，增

強設備部署靈活性。

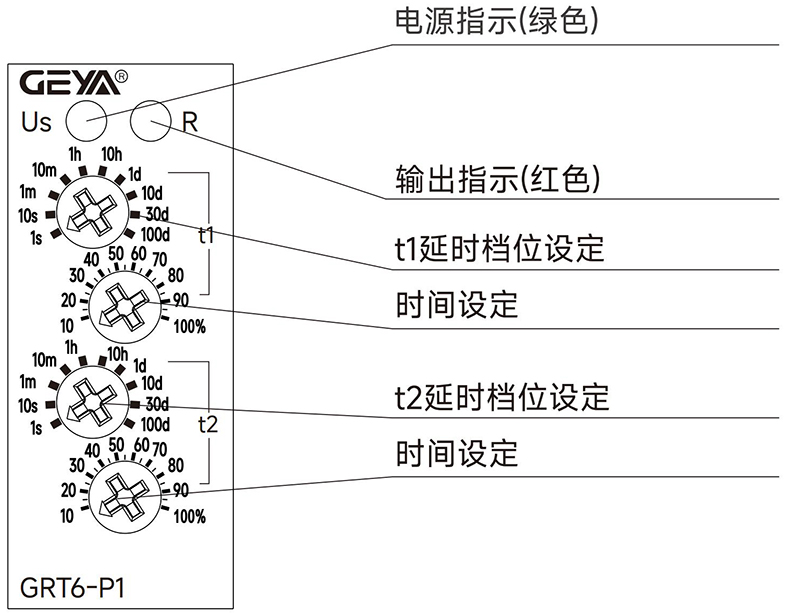

5、?可視化狀態監測?

配備高亮LED指示燈，實時顯示繼電器工作狀態（通電/延時/脈沖輸出），簡化設備診斷

流程。

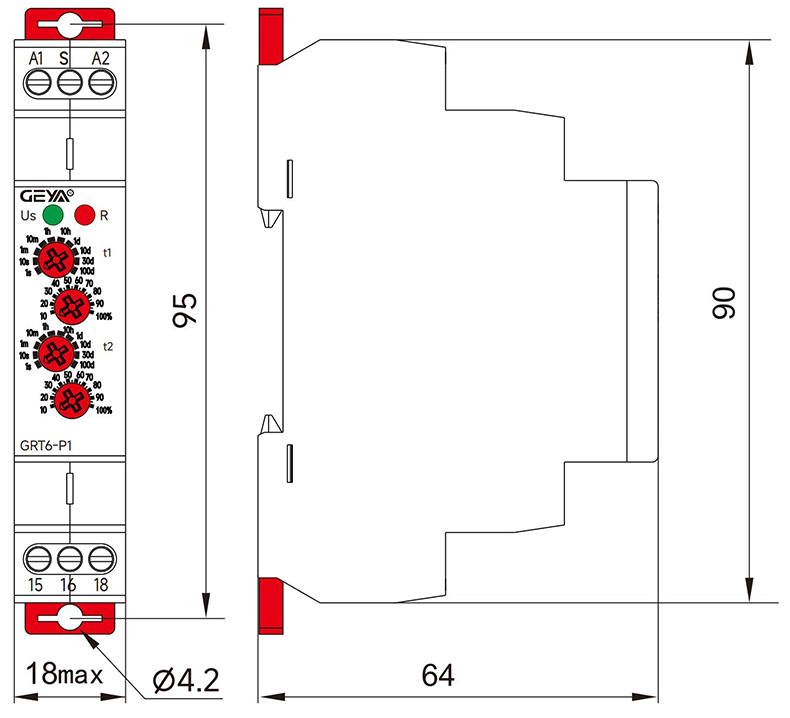

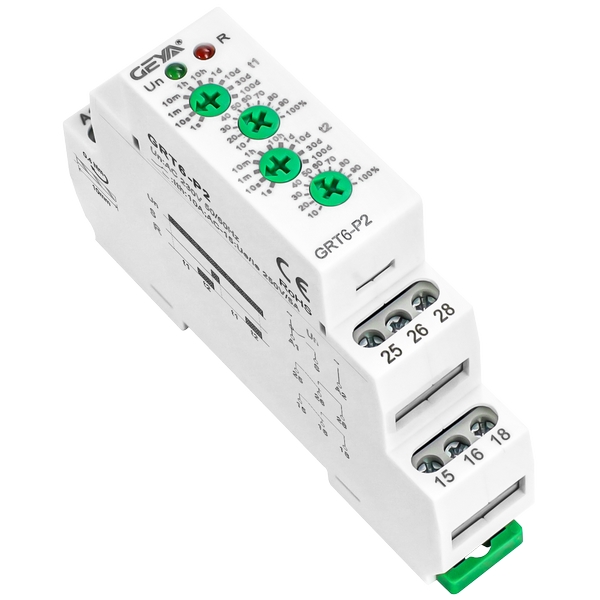

6、?緊湊高效結構?

采用18mm超薄機身設計，支持35mm標準卡軌安裝，節省90%控制柜空間，尤其適合

高密度電氣柜組網部署。

GRT6-P延時脈沖型時間繼電器產品應用：

1、?工業設備控制?：機床冷卻系統延時啟動、注塑機模具保護周期設定

2、?能源管理系統?：光伏逆變器并網延遲、路燈時序脈沖節能控制

3、?安防消防系統?：應急照明延遲切斷、消防排煙風機聯動控制

4、?自動化產線?：傳送帶分段啟?？刂?、機械臂循環動作時序編排

GRT6-P延時脈沖型時間繼電器技術優勢：

GRT6-P通過精密數字電路與電磁隔離技術的融合，在端電壓波動環境下仍能保持±1%

的計時精度。其模塊化觸點設計（可選1CO/2CO）支持10A 250VAC負載，配合IP20防

護等級，可穩定運行于-20℃~+55℃工業環境，MTBF（平均無故障時間）突破10萬小時。

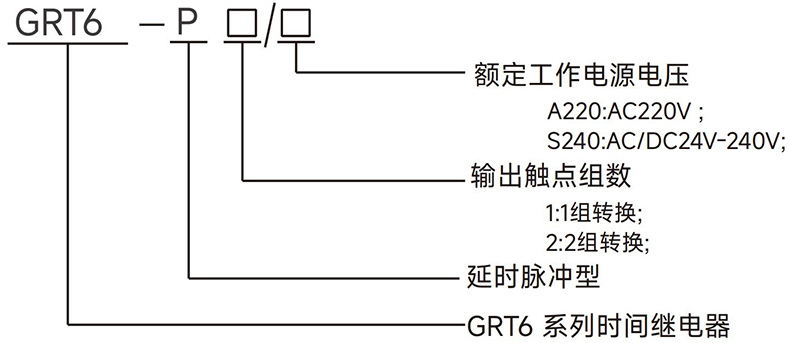

S

2

4

0

A220

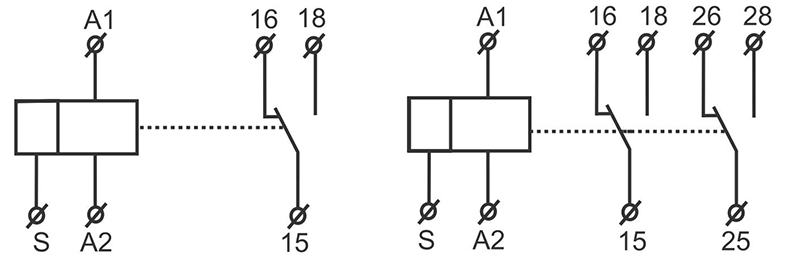

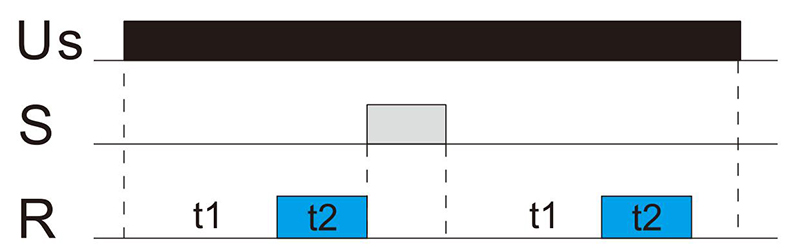

當繼電器(A1-A2)得電時，開始延時,延時t1到后，繼電器動作(15-18接通)，并開始t2

延時,延時到后繼電器斷開(15-18斷開),S為復位端子，將A1-S接通，可復位繼電器，斷開

A1-S，繼電器開始重新延時。
